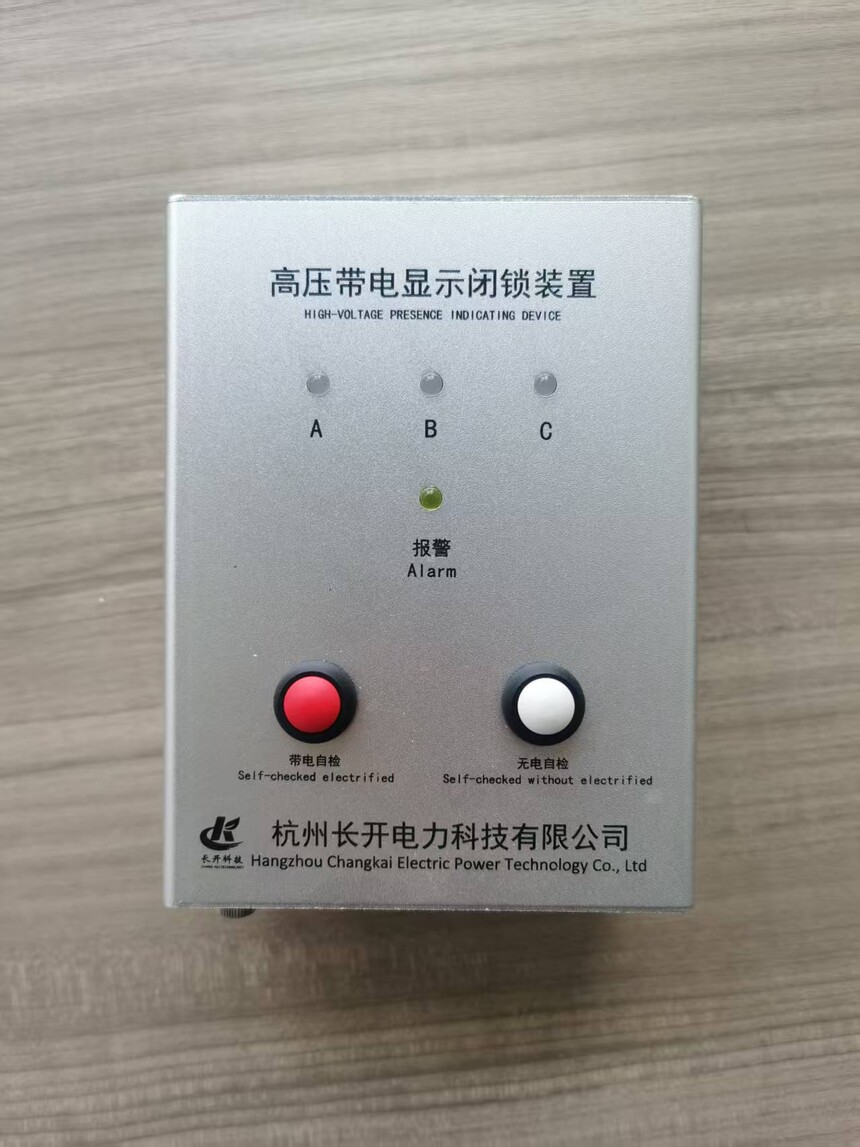

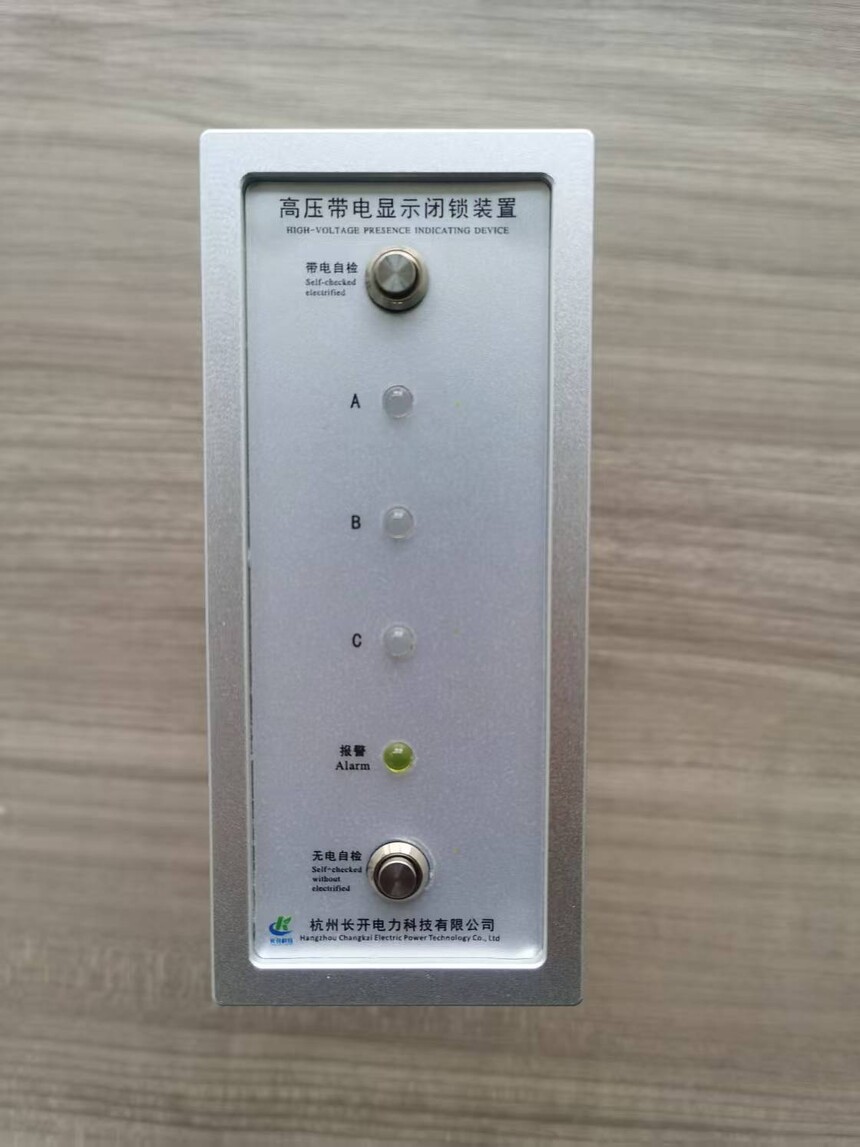

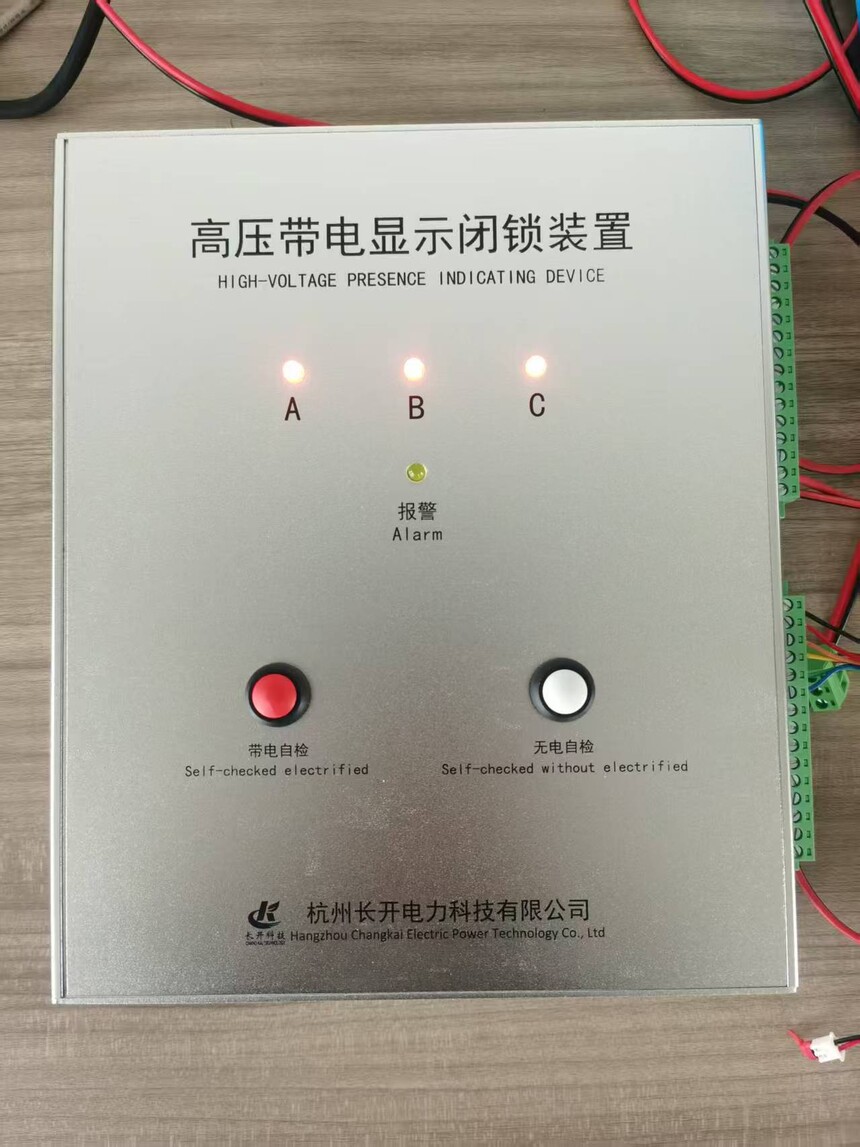

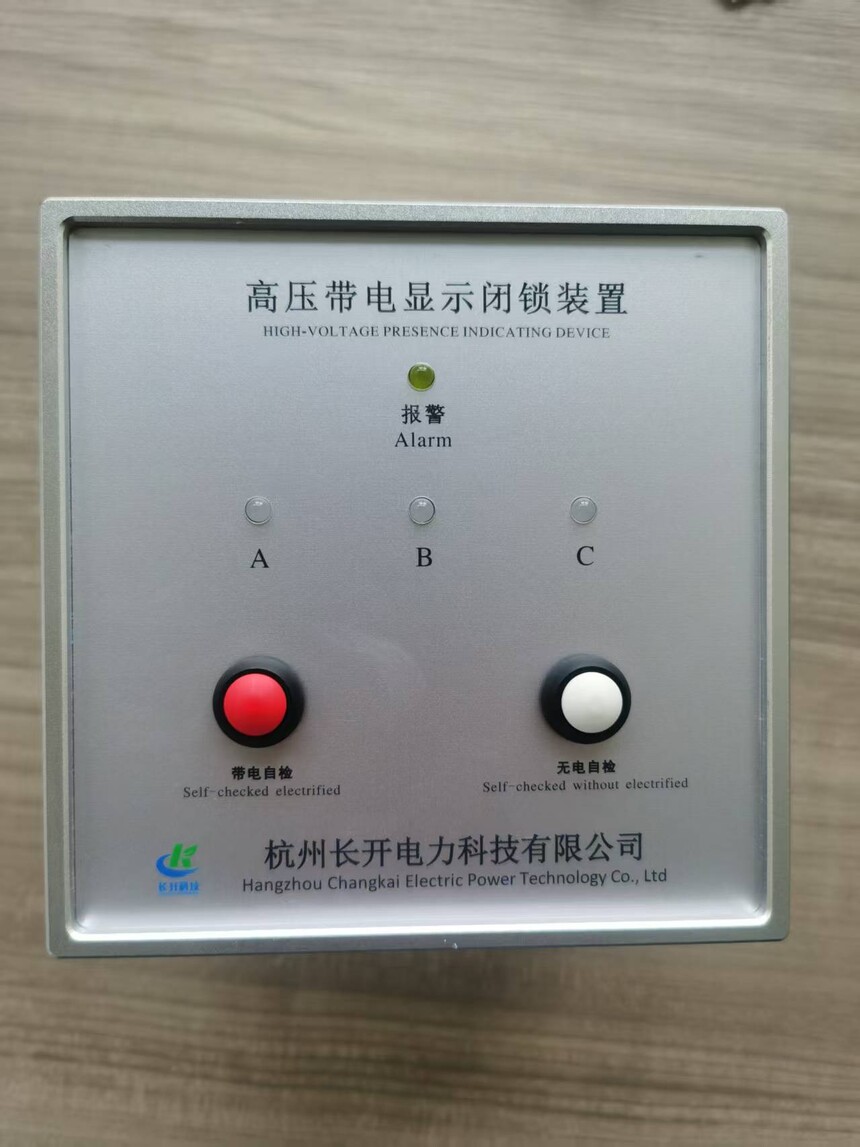

高压带电显示闭锁装置

1.高压带电显示闭锁装置是一种新型防止电气误操作装置，系感应式（非接触式）高压带电检测装置。该装置设计先进、结构合理，功能齐全、安全可靠，具有发光显示、

故障自检及启动强制闭锁回路等功能，具有较高的灵敏度和可靠性。

用于监测交流 50HZ、额定电压 12～550KV 的户内外变电站、开关站、发电厂的进出线、母线、主变等电气设备或网络是否带电，并与被测一次线路的接地刀闸（临时接地点）、

网门等闭锁，防止电气误操作。本装置由三相高压传感器、显示器两部分组成，显示器中含有闭锁回路。

本装置的传感器采用感应电场方式，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，安全可靠。可广泛应用于户内、户外、非 GIS，GIS 组合电器及开关柜等各种场所。

本装置符合国家标准GB25081-2010“高压带电显示装置”的要求。并在苏州电器科学研究院股份有限公司“国家电器产品质量监督检验中心”通过了全部型式试验。

2、功能与特点

1）高压带电显示装置户外型有不锈钢防雨箱体

2）三相感应式高压传感器为全封闭式，带下引线，具有明显的方向性、较宽的电压感应范围，安全可靠。

3）本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块是否正常。

4）当本装置失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态。

5）本装置能与电磁锁、机械程序锁、电气闭锁装置、微机防误闭锁装置等联锁， 真正起到全方位强制闭锁作用。

6）适应性：形式多样，可广泛应用于户内、户外、GIS 组合电器及开关柜等各种场所。

使用手册（可在线预览）：

高压带电显示闭锁装置宣传册.pdf
